2 минуты назад, savatage сказал:

Хорошо.

Берите бертолини 1520 1450 оборотов

И регулятор бертолини VD280

Попросите движок подобрать с полным валом к помпе.5 5 кВт





Так с двигателем и ругулятором давления определено,

1 А что с выносным бай пасом?

2 Где то прочитал на форуме ,что лучше(в смысле дешевле) русские что ли моторы? Это так? Какая фирма производитель? Что рассматривать?

0

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

И такой АВД прикрепится к движку с поным валом напрямую,без всяких переходников и соединений?

0

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 минуту назад, Владимир 36 сказал:

Так с двигателем и ругулятором давления определено,

1 А что с выносным бай пасом?

2 Где то прочитал на форуме ,что лучше(в смысле дешевле) русские что ли моторы? Это так? Какая фирма производитель? Что рассматривать?

1)Я Вам дал с выносным бойпасом.

2)По движкам ничего не скажу.

Кто нибудь прочитает,подскажет.Если скажите что Вам предложили.

0

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 минуту назад, Владимир 36 сказал:

И такой АВД прикрепится к движку с поным валом напрямую,без всяких переходников и соединений?



13 минут назад, savatage сказал:

Хорошо.

Берите бертолини TML 1520-B Артикул 072002973

И регулятор VD 280  артикул 059901973

Попросите движок подобрать с полным валом к помпе.5 5 кВт





Читайте.

0

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 минуту назад, savatage сказал:

1)Я Вам дал с выносным бойпасом.

2)По движкам ничего не скажу.

Кто нибудь прочитает,подскажет.Если скажите что Вам предложили.

Ясно,по движкам отдельно поищу инфу.

Что дальше нужно мне будет для работоспособности?

1 Чем запускать? Электрическая часть? лучше готовое решение.

2 Какие то клапана страховочные от гидроудара?

3 или что то еще для страховки в этом механизме?

4 Или такой вариант как мы подобрали с бай пасом не нуждается в защите от гидроудара,от гидроудара нужно защищать тотал стоп?

5.Какой пистолет и копье? Пена планируется отдельным пеногенератором.

0

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Демфер надо.



Форсунка 055 выдаст 145 бар.

05 выдаст 175 бар.

Я бы взял форсунку 055 угол распыла 15 градусов.



0

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
3 минуты назад, savatage сказал:

Демфер надо.



Форсунка 055 выдаст 145 бар.

05 выдаст 175 бар.

Я бы взял форсунку 055 угол распыла 15 градусов.



Вы не на все ответили,значит в этом варианте сброс воды или в что то или по кругу в самом насосе?

2 Значит больше ни чего не надо? Ни каких клапанов,датчиков?

3 В нете забил ,не нахожу. Какой фирмы регулятор?

4 Какие пистолеты вообще нужны? Они же есть короткие,длинные,прямые ,с изгибом.

5.Ну и я не понял,на Авд уже при покупке стоит выносной байпас?

6 И везде в продаже указана модель TML 1520,нет буквы -В в конце,это тот же АВД,что Вы советовали или нет?

Спасибо.

0

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
В 1 февраля 2018 г. в 10:23, klin сказал:



Так... давайте по порядку...

APR.I 30 - и есть байпасный клапан. Его ещё называют, как указано у вас, разгрузочный. Эту модель я не стал бы брать. Он рассчитан максимум на 210 бар. Т.е его пружина будет работать на максимум возможного и её ресурс маленький (проверено). Лучше поставить APR.I 40. Он имеет более усиленный конструктив и рассчитан на максимальное рабочее давление 280 бар. Т.е. байпас будет иметь хороший запас по давлению (читай по ресурсу).

Насос я бы взял Bertolini ... не понимаю.. чего такая возьня вокруг HAWK??? :huh: , тем более что байпас вы ставите этой фирмы и в будущем можете заказывать запчасти напрямую у их представителя в России.

VS 220 - правильно написано, предохранительный клапан. Ещё его называют аварийный. Он просто открывается при достижении насосом определённого давления (настраивается при сборке АВД). В нём нет обратного клапана. Там просто шарик и пружина. При достижении аварийного давления, преодолевая сопротивление пружины, давление воды выжимает шарик и идёт сброс воды.

В чём разница, функционал то вроде одинаковый?

При работе байпасного клапана, после отпускания курка пистолета и срабатывании байпаса, в насосе устанавливается режим низкого давления. В головке насоса вода имеет давление входной магистрали.

При срабатывании аварийника, в насосе создаётся давление значительно выше рабочего (аварийное давление).

Можно ставить оба этих клапана, хуже не будет, но ... практика показала, в случае с вашим комплектом, это несколько излишне. Хотя... если хотите подстраховаться, то хуже точно не будет. Более того, некоторые "хитрые" производители вообще не ставят байпасный клапан. А ставят только аварийный.





Вода в насосе нагревается,  если долго гонять агрегат с отпущенным курком. Всё правильно. Как от этого защититься?

1. Можно установить байпасный клапан с функцией "Старт-стоп" и задействовать микрик клапана в цепи управления. При малейшей утечки воды по тракту высокого давления, работать правильно не будет...

2. Можно установить на вход (с др. стороны насоса), термоклапан. Он открывается при достижении температуры воды внутри насоса в 56°С. Теплая вода льётся наружу, при этом в насос поступает холодная, что предотвращает повышение температуры воды выше критической. Клапан не вечный и через несколько срабатываний может обратно не закрыться.

3. Организовать схему работы АВД с "открытым байпасом". Т.е. вы питаете аппарат от ёмкости, подавая воду на вход АВД с помощью насоса. А сброс с байпаса делаете в эту же ёмкость. Тогда при отпускании курка вода будет циркулировать по большому кольцу и нагреется не скоро... Такая схем работы регулярно нами реализовывалась на мойках и помогла сохранить десятки насосов.



Уффф... )))) Читайте!

Вот можно глянуть про байпас !Знающий человек писал .

0

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

 .Собрал такой комплект

1:Hawk1520 с мотором 5.5 1450 Ravel

2:Регул-байпас открытого типа

3:Шланг 20 м R+M двухоплеточный ГГ

4:Пистоль RL 26

5:Копье R+M 80см гнутое

6:Форсунка   45,50 c углом 15 гр

7;Муфты, переходники, нипели , быстросьемы фильтр на подачу воды.

8;Площадку с резин опорами для установки моноблока.

9;Электрику- кабель, пускатель ,кнопку.

Так вот бюджет !

С 1й по 6 позиции вышли на 50тр

7я- 6тр

8я-сам сделаю но потратится придется на опоры резиновые?

9я-Тесть электрик с меня только кнопка.

Так что можно посмотреть уже собранный моноблок, или аппараты серии PORTOTECNICA ,IPG уже в корпусе на колесиках.Они и на 220 и 380.

Но когда собираешь сам то  многие вопросы отпадают сами собой.

Желаю сделать правильный выбор!

0

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Здравствуйте. Прошу помочь с подбором двигателя. АВД будет  Bertolini TML 1520    (5,5 кВт  1450  об/мин 15литров в мин) нему нужен если не ошибаюсь мотор с полым валом к помпе.

Я где то прочитал на форуме ,что есть какая то фирма Российская ,альтернатива импортным,но не помню какая. Так вот подскажите какой? И есть смысл так делать? И на сколько эти двигателя дешевле импортных? Примерно.

Ну и по возможности конкретно ткнуть носом,что брать.Цена имеет значение.Денег в обрез,но и качество тоже важно,что бы не плохой китай.

Заранее спасибо.





Изменено пользователем savatage
0

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
8 часов назад, DF37 сказал:

Вот можно глянуть про байпас !Знающий человек писал .

Вы мне писали? Если да,то не понял про,,VS 220 - правильно написано, предохранительный клапан,,я вроде это не обсуждал. И это-  ,,APR.I 30 - и есть байпасный клапан,,

0

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
50 минут назад, Владимир 36 сказал:

Вы мне писали? Если да,то не понял про,,VS 220 - правильно написано, предохранительный клапан,,я вроде это не обсуждал. И это-  ,,APR.I 30 - и есть байпасный клапан,,

Конечно вам ну и так для информации.Вы определитесь какая из трёх систем контроля давления вам подходит а потом ищите нужные вам детали!Я для  выбрал регулятор с открытым байпасом!Значит сброс дав при закрытом пистолете наружу(в ёмкость,в канализацию ну или на землю.Самых щадащий вариант для насоса.

0

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
12 часов назад, Владимир 36 сказал:

чет звуковое уведомление пиликнкуло,а сообщения нет

Пульсар 4.

Тоже не плохой регулятор.

0

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, savatage сказал:

Пульсар 4.

Тоже не плохой регулятор.

Я Вам полностью доверяю.но хочу разобраться.Если форсунка ,которую надо ставить будет 145-170 бар,то зачем брать АВД 3х фазный и 200 бар? Есть же на 170-190 бар и на 220вольт. Просто хочу понять.

И второй вопрос. Пульсар 4 или  бертолини VD280 ,это же оба регулятора с открытым байпасом и сбросом воды куда то или во что то? Правильно?

И третий,что же выбрать из двух вариантов? Я нашел бертолини VD280,но он без фотки,не знаю он ли.Цена 2800,он так стоит,или это что то не то?

Спасибо.

0

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 часа назад, DF37 сказал:

Конечно вам ну и так для информации.Вы определитесь какая из трёх систем контроля давления вам подходит а потом ищите нужные вам детали!Я для  выбрал регулятор с открытым байпасом!Значит сброс дав при закрытом пистолете наружу(в ёмкость,в канализацию ну или на землю.Самых щадащий вариант для насоса.

А не подскажите нюанс. Если может быть у меня будет свкажина ,а не центральное водоснабжение,то система с открытым байпасом,сливом в накопительную тару- возможна? Ведь насо из скважины же под большим давлением подает,как будет подаваться вода в накопительный бак,там же вроде от унитаза ставят клапана на подачу,а у них меньше пропускная способность чем насос из скважины будет давить.Я думаю Вы поняли о чем я?

0

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
4 минуты назад, Владимир 36 сказал:

Я Вам полностью доверяю.но хочу разобраться.Если форсунка ,которую надо ставить будет 145-170 бар,то зачем брать АВД 3х фазный и 200 бар? Есть же на 170-190 бар и на 220вольт. Просто хочу понять.

И второй вопрос. Пульсар 4 или  бертолини VD280 ,это же оба регулятора с открытым байпасом и сбросом воды куда то или во что то? Правильно?

И третий,что же выбрать из двух вариантов? Я нашел бертолини VD280,но он без фотки,не знаю он ли.Цена 2800,он так стоит,или это что то не то?

Спасибо.

1 вам нужно понимать что для мойки автор 130-160 хватит если они честные а не на бумаге.Зато у вас купив насос на 200 бар запас прочности хороший чем нежели купив на 160 бар работать на пределах.

2 Нужно проверить какое напряжение в сети где будет стоять аппарат ?Если там меньше чем 200в вы не запустите эл дв  нагруженный помпой.Значит только 380.

3 Я брал Pulsar 4 цена 3800 про Vd 280 не скажу думаю они одноклассники и по цене и по ремонту.

0

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 часа назад, DF37 сказал:

1 вам нужно понимать что для мойки автор 130-160 хватит если они честные а не на бумаге.Зато у вас купив насос на 200 бар запас прочности хороший чем нежели купив на 160 бар работать на пределах.

2 Нужно проверить какое напряжение в сети где будет стоять аппарат ?Если там меньше чем 200в вы не запустите эл дв  нагруженный помпой.Значит только 380.

3 Я брал Pulsar 4 цена 3800 про Vd 280 не скажу думаю они одноклассники и по цене и по ремонту.

А поясните еще момент.Помпа выдает 200 бар, форсунка делает к примеру 145 бар,а куда остальное девается? Не будет излишок давления в 55 бар открывать регулятор давления во время работы и сбрасывать? Или устанавливая какую либо форсунку,я дожен регулятором убавить давление до такого,на какое расчитана форсунка?Чет вот этот момент еще не понимаю

Изменено пользователем Владимир 36
Надо
0

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Грамотно регулировку давления производить форсунками операясь на данные таблицы!!!А не накручиванием регулятора!!!

Тоесть нужно вам давление получить 145 бар на помпе в 200 бар смотрим в таб и берём нужно диаметр  .

При такой конфигурации с 200 на 145 бар помпа с мотором вам спасибо скажут))))

Недостающие бары уйдут в ресурс!!!

0

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ё-маё!... Шуму сколько...

Вот отдельно башка насоса от Бертолини TML 1520:


Сам насос по отверстиям входным и выходным симметричен, по ситуации, по удобству будешь выкручивать заглушки и прикручивать штуцеры, байпасы, ...

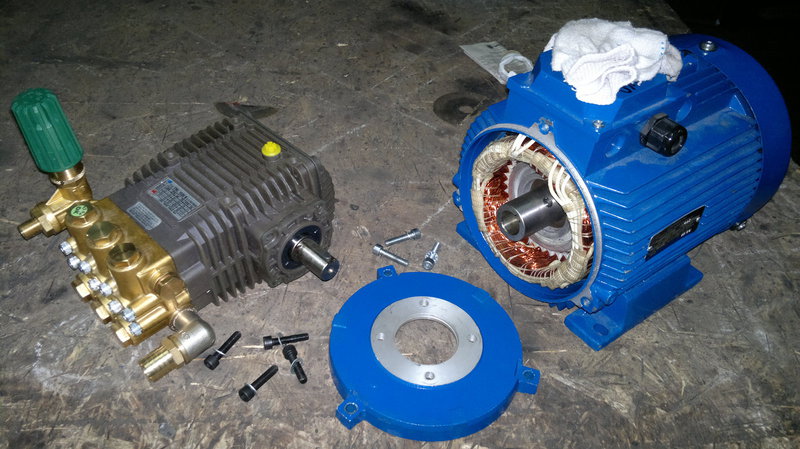

Примерно вот так разбиралось и собиралось:

Крышку фасадную откручиваем от двигла

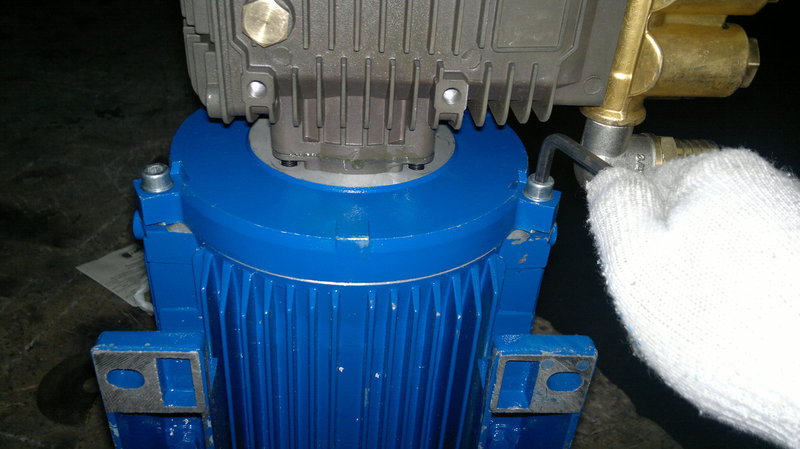

К открученной крышке прикручивается насос, который будет являться потом подшипником для вала двигла, когда обратно соберешь:



Вот что получилась уже достаточного для первого пробного включения:


Обрати внимание - движок Уральский, нашинский! ))

Это была первая тестовая сборка, когда еще сам по ходу разбирался что к чему. Тогда я комплектовался байпасами Vd 280 - та самая прикрученная штучка слева на насосе, с зеленой ручкой - регулятором. Снизу виднеется "елочка" на сброс обратки обратно в буферный бак при отпущенном пистолете. Потом я взял обычный водопроводный гибкий шланг 50 см с резьбой под 1/2 дюйма и эту обратку подсоединил на вход насоса через тройник, таким образом вода при отпущенном пистолете бегает по кругу.

Если ты сам на мойке живешь и способен следить за работой аппаратов (своевременным остановом их, что бы не перегревались), то уже можно работать. Но мойщики - народ дубоватый и им чаще всего плевать на хозяйское оборудование! Однажды в унылый денек приехал, вижу мойщики в клиентской кучкой что-то себе ржут, а АВД тихонечко себе бормочет в тех помещении. Спрашиваю когда была последняя машина, - да часа три назад......

Насос есессно перегретый, давление упало махом. Пришлось срочно заказывать ремкомплект манжет, которые при вскрытии рассыпались в труху от перегрева. А заодно подумать о защите от дурака, что бы аппарат вырубало если забудут выключить. Для этого и я прикупил другие байпасы - "Регулятор разгруз. Pulsar Rv(с микровыкл.) 60.0006.60". Они снабжены микриком, который чувствует отпущен пистолет или нажат. Покопался в нете, нашел схемку таймера:

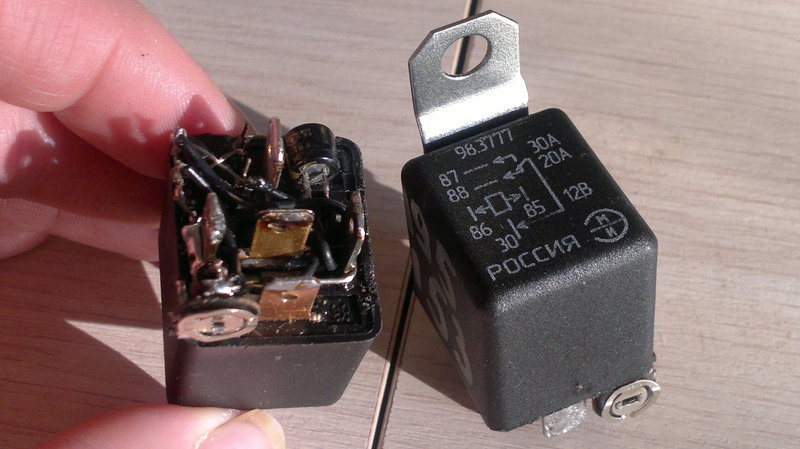

Взял обычную автомобильную релюшку и прямо на ней спаял схему для каждого аппарата.


Затолкал все в коробку с блоком питания и врезался в цепи управления контакторов АВД:


Теперь если отпустить пистолет, то через 20 сек (подстроечником подстроил) АВД отключается, и пока мойщик не сбросит давление в пистолете, контакторы не включаются. ))

Но, если пистолет протекает и байпас "гавкает" чаще чем 20 сек, то схема защиты не работает - таймер не успевает отсчитать свое защитное время.



Пистолет с копьем берешь какое твоей душе угодно, форсунку - по таблицам, да и в магазе специализированном подскажут наверняка.

Шланги лучше заказывать в специализированных конторах (там, где жмут шланги высокого давления для спец техники), где прямо при тебе отрежут сколько надо и обожмут под резьбу на твоем байпасе, с одной стороны, и оденут "керхеровский" штуцер с другой стороны, под резьбу на твоем пистолете.

Шланги я брал бренда Svarog, двухслойные.



И байпас, и пистолет в первый раз обязательно с собой возьми в эту контору, где будешь делать шланг, что бы тщательно подобрали по резьбе фитинги! Керхеровский и Sterwins входные штуцеры оочченнь похожи, казалось бы, но вот все же разница где-то там во внутрянке в миллиметр, от чего протечка дюжая. И, да, стразу же бери спиральную пластиковую защиту (броню) на шланг, иначе шланг от вибраций перетрется об пол на каких-нить углах и выступах даже уже за квартал при интенсивном использовании.



У каждого своя комплектация и история, я поведал вкратце свою... ))

1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо хороший обзор.

Шланги беру торнадор.Скручиваю шланги сам.Есть описание как это делать.

Можно взять эл гофру для проводов подороже.Она лучше качеством.Дешовая не пойдет.Это для защиты шлангов.

Которая накручивается дорого выходит.



Управление кнопки включения делаю 24 вольт.

Над кнопкой ставлю лампочку.Авд работает-лампа горит.Все это видят(я тоже)

Авд запитано с бочек 200 литров так что перегреть тяжело.



В Вашем варианте можно сделать на бойпас шланг длиннее.

Изменено пользователем savatage
0

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 минуту назад, savatage сказал:

Шланги беру торнадор.Скручиваю шланги сам.Есть описание как это делать.

Любопытно! Погуглю, или может ссыль под рукой найдется? )



2 минуты назад, savatage сказал:

В Вашем варианте можно сделать на бойпас шланг длиннее.

Об чем речь? Зачем и куда?
